Convettori a pavimento

Katherm NK

N. articolo: 145190933219

Modifica i valori come desideri, in modo semplice e rapido, tramite i dropdown.

Prezzo a listino

1.209,00 €

più IVA al 22%

Panoramica

L’aria primaria o l’aria fresca vengono immesse nei locali attraverso speciali canali di alimentazione. Il modulo aria di alimentazione Katherm ZL è disponibile per tutti i convettori a pavimento Katherm. In questo caso si tratta di un canale sottopavimento che può essere applicato alle unità Katherm nelle rispettive esecuzioni.

Per il posizionamento sicuro del canale (di serie)

Elemento di testa rimovibile per accoppiare facilmente i canali

Quale protezione visiva e anti-sporcizia

In colori abbinati alle griglie

Con protezione anticalpestio, per fissaggio semplice al canale a pavimento

Per l'attacco rapido, tempo di montaggio più breve

Calcolo prestazioni

EPD data

Dati LCA specifici per numero di articolo basati su EPD verificata secondo la norma EN 15804, scaricabile dal sito The International EPD System. La suddivisione separata dei moduli del ciclo di vita è disponibile online tramite il pulsante "Scheda tecnica EPD". Gli impatti ambientali del modulo B si riferiscono a 1 anno di utilizzo. A: Fase del prodotto e del processo di costruzione - B: Fase di utilizzo - C: Fase di fine vita - D: Benefici e carichi oltre il confine del sistema

Impact Category	A	B	C	D
GWP - Fossil \| kg CO₂ eq	4.90E+01	7.66E-01	1.03E+00	-1.71E+01
GWP - Biogenic \| kg CO₂ eq	-8.11E-01	9.93E-03	4.13E-04	-6.97E-03
GWP - Luluc \| kg CO₂ eq	1.46E-01	2.23E-02	4.36E-05	-9.24E-02
GWP - Total \| kg CO₂ eq	4.82E+01	7.97E-01	1.03E+00	-1.72E+01
ODP \| kg CFC-11 eq	2.26E-06	5.36E-08	1.96E-08	-1.04E-06
AP \| mol H+ eq	4.83E-01	3.20E-02	4.70E-04	-2.48E-01
EP - Freshwater \| kg P eq	4.01E-02	2.51E-03	1.10E-05	-2.11E-02
EP - Marine \| kg N eq	5.68E-02	1.97E-03	1.61E-04	-2.16E-02
EP - Terrestrial \| mol N eq	6.30E-01	2.49E-02	1.74E-03	-2.55E-01
POCP \| kg NMVOC	1.88E-01	6.16E-03	4.20E-04	-7.33E-02
ADPE \| kg Sb eq	6.87E-03	7.59E-04	2.12E-07	-4.64E-03
ADPF \| MJ	5.93E+02	1.27E+01	1.37E+00	-2.03E+02
WDP \| m³ depriv.	1.38E+01	6.50E-01	2.85E-02	-3.95E+00
PM \| disease inc.	3.74E-06	7.83E-08	8.86E-09	-1.30E-06
IR \| kBq U-235 eq	4.40E+00	2.51E-01	6.69E-03	-1.51E+00
ETP - FW \| CTUe	2.77E+03	2.59E+02	1.35E+00	-1.91E+03
HTP - C \| CTUh	3.02E-07	5.98E-09	1.55E-10	-1.01E-07
HTP - NC \| CTUh	4.47E-06	4.15E-07	1.76E-09	-2.89E-06
SQP \| Pt	3.90E+02	1.62E+01	2.29E+00	-1.03E+02
PERE \| MJ	1.28E+02	2.97E+00	2.20E-02	-3.24E+01
PERM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PERT \| MJ	1.28E+02	2.97E+00	2.20E-02	-3.24E+01
PENRE \| MJ	5.93E+02	1.27E+01	1.37E+00	-2.03E+02
PENRM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PENRT \| MJ	5.93E+02	1.27E+01	1.37E+00	-2.03E+02
SM \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
RSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NRSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
FW \| m³	3.19E-01	2.21E-02	1.27E-03	-1.45E-01
HWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NHWD \| kg	2.30E+00	0.00E+00	0.00E+00	0.00E+00
RWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
CRU \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
MFR \| kg	0.00E+00	0.00E+00	7.04E+00	0.00E+00
MER \| kg	0.00E+00	0.00E+00	3.66E-01	0.00E+00
EE (Electrical) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
EE (Thermal) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
*GWP-GHG \| kg CO₂ eq	4.82E+01	7.71E-01	1.03E+00	-1.65E+01

Scheda tecnica EPD

Accessori

Termostati

Termostato ambiente

con recupero termico, 230 V CA, A parete, Grado di protezione IP 30, Campo di impiego della temperatura 5 - 35 °C, Colore bianco, tipo 146904

Adatto a: Katherm NK, PowerKon + F, PowerKon + W o Convettore in acciaio

N. articolo: 194000146904

Prezzo a listino

74,00 €

più IVA al 22%

Dettagli

Termostato ambiente

con recupero termico, 230 V CA, CA, A incasso, Classe di protezione II, Grado di protezione IP 30, Campo di impiego della temperatura 5 - 30 °C, Colore bianco alpino, tipo 146927

Adatto a: Sistema Jung, Katherm NK, PowerKon + F, PowerKon + W o Convettore in acciaio

N. articolo: 194000146927

Prezzo a listino

291,00 €

più IVA al 22%

Dettagli

Cronotermostato

con programma diurno/notturno/settimanale, 230 V CA, A parete, Grado di protezione IP 20, Campo di impiego della temperatura 10 - 30 °C, Colore bianco, tipo 146910

Adatto a: Katherm NK, PowerKon + F, PowerKon + W o Convettore in acciaio

N. articolo: 194000146910

Prezzo a listino

421,00 €

più IVA al 22%

Dettagli

Cronotermostato

230 V CA, A incasso, Grado di protezione IP 30, Campo di impiego della temperatura 5 - 30 °C, Colore bianco, tipo 146933

Adatto a: Katherm NK, PowerKon + F, PowerKon + W o Convettore in acciaio

N. articolo: 194000146933

Prezzo a listino

323,00 €

più IVA al 22%

Dettagli

Kit valvole

2 tubi, contiene 1 pz. corpo valvola preregolabile in forma assiale, 1 pz. attuatore termoelettrico 230 V, 1 pz. raccordo a vite del ritorno intercettabile in forma passante, Attuatore 230 V, Attacco 1/2''

Adatto a: Katherm NK, Katherm NK Convettori a pavimento

N. articolo: 194000145965

Prezzo a listino

99,00 €

più IVA al 22%

Dettagli

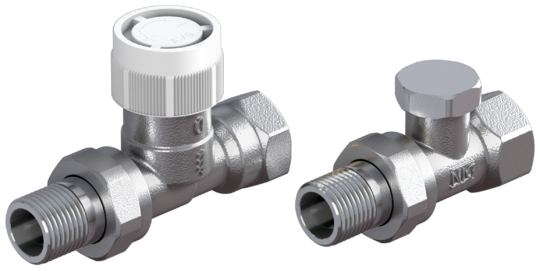

Kit valvole

2 tubi, contiene 1 pz. corpo valvola preregolabile in forma passante, 1 pz. attuatore termoelettrico 230 V, 1 pz. raccordo a vite del ritorno intercettabile in forma passante, Attuatore 230 V, Attacco 1/2''

Adatto a: Katherm NK, Katherm NK Convettori a pavimento

N. articolo: 194000145966

Prezzo a listino

144,00 €

più IVA al 22%

Dettagli

Valvole e raccordi a vite del ritorno

Chiave di preregolazione

Necessario una volta per progetto.

Adatto a: corpi valvola preregolabili, kit valvole e accessori per allacciamento del convettore

N. articolo: 194000346915

Prezzo a listino

7,00 €

più IVA al 22%

Dettagli

Raccordo a vite del ritorno intercettabile

forma passante, Attacco 1/2''

Adatto a: Katherm NK, Katherm QK o Katherm HK

N. articolo: 194000145952

Prezzo a listino

21,00 €

più IVA al 22%

Dettagli

Azionamenti valvole

Attuatore termoelettrico

230 V CA

Adatto a: Termostato ambiente tipo 30155 e regolatore climatico tipo 14894x, Katherm NK

N. articolo: 194000146905

Prezzo a listino

84,00 €

più IVA al 22%

Dettagli

Tagli obliqui

Taglio obliquo

Griglia avvolgibile Alluminio, anodizzato naturale, 90 gradi, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 9 mm, Sezione libera ca. 65 %

Adatto a: Katherm NK, Larghezza 182 mm, Altezza 92 mm

N. articolo: 194000145516

Prezzo a listino

630,00 €

più IVA al 22%

Dettagli

Taglio obliquo

Griglia avvolgibile Alluminio, anodizzato naturale, altre angolature, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 9 mm, Sezione libera ca. 65 %

Adatto a: Katherm NK, Larghezza 182 mm, Altezza 92 mm

N. articolo: 194000145616

Prezzo a listino

728,00 €

più IVA al 22%

Dettagli

Taglio obliquo

Griglia lineare Alluminio, anodizzato naturale, 90 gradi, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 9 mm, Sezione libera ca. 65 %

Adatto a: Katherm NK, Larghezza 182 mm, Altezza 92 mm

N. articolo: 194000145716

Prezzo a listino

434,00 €

più IVA al 22%

Dettagli

Taglio obliquo

Griglia lineare Alluminio, anodizzato naturale, altre angolature, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 9 mm, Sezione libera ca. 65 %

Adatto a: Katherm NK, Larghezza 182 mm, Altezza 92 mm

N. articolo: 194000145816

Prezzo a listino

496,00 €

più IVA al 22%

Dettagli

Coperture di montaggio

Copertura di montaggio

In legno a scopo di protezione durante la fase di costruzione, già montata in fabbrica, le griglie vengono fornite imballate a parte
Prezzo al metro lineare

Adatto a: Katherm NK, Larghezza 182 mm

N. articolo: 194000100918

Prezzo a listino

15,00 €

più IVA al 22%

Dettagli

Downloads

Informazioni Cross-prodotto

Sistemi a pavimento – Per un clima ambiente confortevole

PDF (31,3 MB)

Dépliant DIN EN 16430 per convettori a pavimento

PDF (684 kB)

Panoramica varianti aria di alimentazione Katherm

PDF (4 MB)

Istruzioni di montaggio

Convettori a pavimento Katherm NK

PDF (2,1 MB)

Convettori a pavimento Katherm NK

PDF (3,3 MB)

Progetto di posa

Katherm NK, variante di regolazione elettromeccanica

PDF (535 kB)

Dichiarazioni di conformità / Documenti / Certificati

Banca dati EPD digitale Katherm NK

EPD Katherm NK

PDF (2,6 MB)

Dati BIM (Building Information Modeling)

Dati BIM Kampmann Group

Cataloghi tecnici

Convettori a pavimento Katherm NK

PDF (8,1 MB)

Disegni CAD

Katherm NK, larghezza canale 182 mm, altezza canale 92 mm, tagli, viste

PDF (64 kB)

Katherm NK, larghezza canale 182 mm, altezza canale 92 mm, tagli, viste

DXF (897 kB)

Katherm NK, larghezza canale 182 mm, altezza canale 92 mm, tagli, viste

DWG (254 kB)

Katherm NK, larghezza canale 182 mm, altezze canale 92/120 mm, lunghezze canale 800 - 3200 mm, viste dall’alto

PDF (83 kB)

Katherm NK, larghezza canale 182 mm, altezze canale 92/120 mm, lunghezze canale 800 - 3200 mm, viste dall’alto

DWG (201 kB)

Katherm NK, larghezza canale 182 mm, altezze canale 92/120 mm, lunghezze canale 800 - 3200 mm, viste dall’alto

DXF (3,5 MB)
