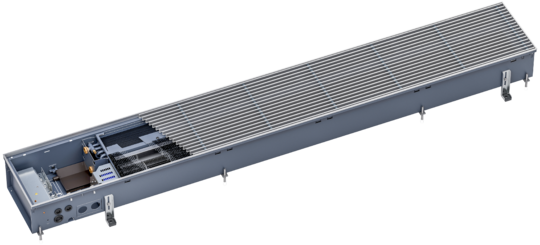

Katherm HK

Il Katherm HK P convince per il flusso d'aria ottimizzato per il cortocircuito, che garantisce una distribuzione uniforme della temperatura e un elevato comfort. Grazie alla speciale disposizione e al convogliamento dell'aria nel canale, l'aria sulla facciata sale più in alto, si mescola meglio e penetra più in profondità nella stanza. Griglie avvolgibili e lineari ottimizzate per il flusso supportano questo effetto. Rispetto ai sistemi tradizionali, il Katherm HK offre prestazioni più efficienti e un clima interno più confortevole.

Il Katherm HK P garantisce un clima ambiente piacevole anche in modalità di raffrescamento. Grazie alle basse velocità di uscita dell'aria e al convogliamento ottimizzato dell'aria, si ottiene un raffrescamento senza correnti d'aria. L'aria raffreddata sale lungo la facciata, formando un rullo d'aria che si propaga efficacemente nell'ambiente. Questo protegge la facciata in modo ottimale e allo stesso tempo raffredda l'ambiente in modo efficiente dal punto di vista energetico.

Il Katherm HK P è conforme alle norme d'igiene della direttiva VDI 6022. La pompa, il collegamento e la vasca di condensa sono integrati nel canale di fondo. Estraendo semplicemente il ventilatore a flusso incrociato tramite connettori è possibile estrarre completamente la vaschetta di raccolta della condensa per una pulizia completa. Questa costruzione garantisce una gestione igienica e facile da usare.

Alla Katherm HK P puntiamo su ventilatori a corrente trasversale isolati acusticamente, installati con uno speciale sistema di accoppiamento/perno sferico, per garantire un livello di rumorosità minimo. I ventilatori possono essere smontati senza attrezzi per la manutenzione – in modo semplice e veloce. In questo modo si mantiene la massima silenziosità nei vostri ambienti e la manutenzione viene eseguita in un batter d'occhio.

Offriamo soluzioni su misura per canalizzazioni e griglie che si adattano ad ogni singola architettura edilizia. Scegli tra tagli obliqui, esecuzioni curve, angoli, smussi e spazi fra colonne. Sono possibili anche diverse varianti di griglia e bordi del telaio. Richiedete una consulenza per trovare la soluzione ottimale per il vostro progetto!

Proteggiamo accuratamente i vostri sistemi HK Katherm durante il trasporto e il montaggio. Ogni canale è dotato di una copertura in carta ecologica per prevenire lo sporco durante la fase di costruzione. Per una protezione aggiuntiva nella prima fase di finitura interna, offriamo opzionalmente una copertura in legno inserita in fabbrica. Le griglie vengono consegnate separatamente e imballate in modo sicuro per garantirne la qualità.

Le potenzialità di riscaldamento e raffrescamento del Katherm HK sono misurate secondo la norma di prova DIN EN 16430, parte 1 fino a 3, una norma che tiene conto in particolare delle condizioni di installazione dei convettori a pavimento. I nostri programmi di calcolo liberamente accessibili consentono una progettazione accurata dei canali, compresa la determinazione delle potenze termiche, dei flussi di massa e delle resistenze dell'acqua. In questo modo si ottengono dati affidabili sulle prestazioni per la pianificazione del progetto.

Subito dopo il calcolo dei dati sulle prestazioni di Katherm HK, creiamo una scheda tecnica con tutte le informazioni sulla configurazione. Basta scaricarlo e avrete a portata di mano tutti i dettagli del prodotto, le descrizioni e i disegni tecnici – in modo chiaro e su misura per il vostro progetto!

I termoconvettori a pavimento Katherm HK sono disponibili con le griglie standard

• Alluminio, anodizzato naturale
• Acciaio inox

Disponibili.

Su richiesta, è possibile scegliere la griglia più adatta tra le seguenti varianti:

• Alluminio nelle varianti anodizzato ottone, anodizzato bronzo, anodizzato nero, bronzato e rivestito DB 703
• Acciaio inox, lucido
• Legno di quercia, faggio e acero in versione oliata e laccata naturale

Altri design di griglia su richiesta!

Monitoriamo gli effetti dei nostri prodotti sull’ambiente lungo tutto il loro ciclo di vita, “cradle to cradle” (dalla culla alla culla). Il risultato sono le Dichiarazioni ambientali di prodotto (DAP). Le DAP possono essere integrate senza problemi in tutti i più comuni sistemi di certificazione della sostenibilità degli edifici come DGNB, BREEAM o LEED, e sono disponibili nell’area download. Inoltre il prodotto è registrato nella piattaforma prodotti per l'edilizia DGNB Navigator.

Il modulo di collegamento contiene la scatola di collegamento e regolazione elettrica, il motore del ventilatore EC continuo, il collegamento dello scambiatore di calore lato acqua e il collegamento della condensa lato scarico con pompa della condensa opzionale selezionabile. Su richiesta sono disponibili anche kit di valvole per il collegamento a 2 e 4 conduttori. Tutti i componenti elettrici sono disposti e cablati nella scatola di collegamento elettrico. Il modulo di collegamento riunisce quindi tutte le interfacce con le apparecchiature elettriche, di riscaldamento e di scarico su un lato di collegamento e garantisce un montaggio semplice e rapido.

Il nuovo modulo di potenza aumenta notevolmente la potenza dello scambiatore di calore. Un unico potente motore di azionamento aziona una banda continua di ventilatori a flusso incrociato tramite un innovativo sistema di accoppiamento di nuova concezione. Questa cascata previene le perdite di potenza dovute agli spazi vuoti e garantisce un flusso uniforme su tutta la lunghezza del convettore. L'utilizzo di meno motori ma più potenti riduce non solo il consumo di risorse, ma anche i costi energetici e la possibilità di errori nei progetti. Pertanto, il sistema offre un'alternativa sostenibile ed efficiente alle soluzioni tradizionali con più ventilatori singoli.

Il Katherm HK di nuova costruzione massimizza le prestazioni con il minimo rumore ottimizzando l'utilizzo dello spazio nel pavimento. I componenti vengono disposti in modo efficiente a seconda della versione: nei sistemi a 4 conduttori, l'area del canale destro serve per il collegamento della valvola aggiuntiva della modalità di riscaldamento, mentre nelle versioni a 2 conduttori l'area viene ridotta al minimo. Questa costruzione flessibile consente un adattamento su misura alle condizioni locali e garantisce un utilizzo ottimale di ogni centimetro del convettore interrato.

Lo scambiatore di calore ha una filettatura interna di collegamento ed è protetto da un dispositivo antirotazione, che funge anche da paraspruzzi durante lo sfiato. Offriamo una vasta gamma di kit di valvole di apertura/chiusura preimpostabili fino a kit di valvole indipendenti dalla pressione differenziale per portate d'acqua da piccole a grandi con tubi corrugati. Tutte le varianti possono essere predisposte in fabbrica per risparmiare tempo, in loco è quindi necessario solo un collegamento a pressione sull'estremità in rame del tubo ondulato.

Ogni Katherm HK dispone di una vasca di raccolta della condensa integrata per uno scarico sicuro della condensa in modalità di raffrescamento. Lo scarico avviene tramite pendenza naturale o mediante una pompa di condensa opzionale, che può essere fornita in dotazione o montata in fabbrica. I singoli componenti della nuova pompa della condensa sono notevolmente ridotti. L'interruttore a galleggiante e il motore a condensa si trovano nel nuovo Katherm HK in un alloggiamento compatto. Viene fornito con una curva di collegamento di nuova concezione alla vaschetta di raccolta della condensa. Ciò consente di risparmiare tempo di montaggio e facilita l'installazione delle acque reflue e dell'impianto elettrico. La pompa della condensa si adatta continuamente al fabbisogno di potenza richiesto ed è estremamente silenziosa. Un'alimentazione di tensione a innesto e un messaggio di errore per una facile manutenzione sono già preinstallati.

La scatola di collegamento e regolazione cablata è progettata per un collegamento elettrico rapido e sicuro. Una canalina per cavi integrata garantisce una posa dei cavi pulita e sicura.
