Convettori a pavimento
product logo

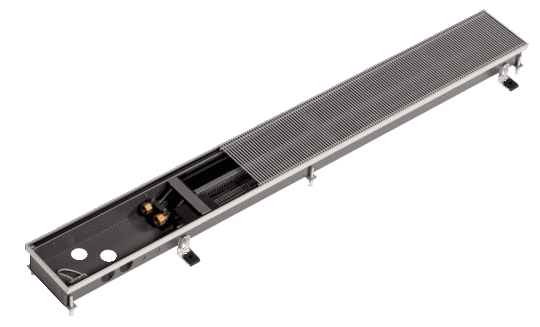

Katherm QK nano

Convezione tramite ventilatore a corrente trasversale EC e dimensioni contenute.
Katherm QK nano

Panoramica

Massimo comfort nell'ambiente grazie al flusso dell'aria ottimizzato, con uscita dell'aria nel lato della facciata. Potenza garantita, misurata in base a DIN EN 16430.
Per nuove costruzioni o ristrutturazioni. L'interazione fra il silenzioso ventilatore a corrente trasversale EC e il convettore in rame-alluminio ad alta potenza assicura il clima ambiente ottimale a fronte di una potenzialità termica elevata e di un carico acustico estremamente ridotto.
Piatta, filiforme, discreta! La griglia FineLine è stata sviluppata specificamente per il Katherm QK nano e garantisce un'estetica armoniosa, che si abbina a qualsiasi architettura.
Nonostante un'altezza dei canali di soli 70 mm e una larghezza di soli 165 mm, il Katherm QK nano offre una gamma completa di accessori, che ne garantiscono il comfort eccezionale.
Il Katherm QK nano è perfetto soprattutto negli spazi ristretti. Le dimensioni ridotte dei canali permettono di sfruttare al massimo il volume spaziale disponibile. Ideale per grandi complessi di uffici.
Katherm QK nano
  • Elettromeccanico 24 V
  • Elettromeccanico 230 V incl. alimentatore e morsettiera di collegamento, o KaControl incl. alimentatore scheda di comando e presa
  • Per il fissaggio semplice del canale a pavimento
  • Con supporto in gomma per il disaccoppiamento acustico
  • Evita danni al convettore quando si montano le valvole o errori di avvitamento dell'attacco
  • Per valvole e componenti elettrici
  • Con lamiera di copertura quale protezione visiva e protezione dalla sporcizia

Referenze

Museo tedesco del calcio

Museo tedesco del calcio

Continua a leggere
Hotel Roomers

Hotel Roomers

Continua a leggere
Castello Hellbrunn

Castello Hellbrunn

Continua a leggere
Quartiere Belvedere Central

Quartiere Belvedere Central

Continua a leggere
Rezydencja Busko

Rezydencja Busko

Continua a leggere

Selezione prodotti

La tua scelta     Griglia trasversale Acciaio RAL 9006 verniciato Ripristina tutto

La tua ricerca è terminata con 15 risultati

Variante di regolazione

Lunghezza

(mm)

Potenzialità termica1)

(W)

Livello di pressione acustica2)

(dB(A))

Livello di potenza sonora

(dB(A))

 Tipo griglia Esecuzione griglia Calcolo
elettromeccanica 24 V 900 52 – 772 < 20 – 34 < 28 – 42 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
KaControl 1100 52 – 772 < 20 – 34 < 28 – 42 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 230 V 1100 52 – 772 < 20 – 34 < 28 – 42 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 24 V 1400 104 – 1545 < 20 – 37 < 28 – 45 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
KaControl 1600 104 – 1545 < 20 – 37 < 28 – 45 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 230 V 1600 104 – 1545 < 20 – 37 < 28 – 45 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 24 V 1800 156 – 2317 < 20 – 39 < 28 – 47 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
KaControl 2000 156 – 2317 < 20 – 39 < 28 – 47 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 230 V 2000 156 – 2317 < 20 – 39 < 28 – 47 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 24 V 2100 196 – 2912 20 – 40 28 – 48 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
KaControl 2300 196 – 2912 20 – 40 28 – 48 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare
elettromeccanica 230 V 2300 196 – 2912 20 – 40 28 – 48 Griglia trasversale Acciaio RAL 9006 verniciato Calcolare

1)Con PWW 75 / 65 °C, tL1 = 20 °C

2)I livelli di pressione acustica sono stati calcolati con uno smorzamento spaziale presunto di 8 dB(A).
