Convettori a pavimento

Katherm QK

N. articolo: 142411111159M1

Modifica i valori come desideri, in modo semplice e rapido, tramite i dropdown.

Prezzo a listino

3.101,00 €

più IVA al 22%

Panoramica

• sistema di regolazione KaControl MC per l'uso tramite touch panel separato TP 2"

• Regolazione ambiente di gruppi di massimo dieci apparecchi tramite CAN-bus di fabbrica (fino a 100 m)

• Ventilatore automatico in base alle esigenze o a scelta comando ventilatore manuale

• Ingressi multifunzione liberamente configurabili che possono essere utilizzati, ad esempio, per il rilevamento di temperature, contatti finestra, rilevatori di presenza, lettori di schede, ecc.

• Webserver integrato (WiFi o LAN) per una facile messa in esercizio, parametrizzazione, analisi dei dati di tendenza, ecc. tramite laptop o dispositivo mobile

I ventilatori lunghi installati nel Katherm QK garantiscono un flusso d’aria uniforme attraverso il convettore. Ciò garantisce un maggiore comfort e, allo stesso tempo, anche un’uscita uniforme dell’aria dal canale.

Per l'attacco rapido
Tempo di montaggio più breve
Kit valvole opzionale (accessorio)

Per allacciamento elettrico rapido e sicuro
Tempo di montaggio più breve
Per le varianti di regolazione: KaControl, -C1 e elettromeccanica 230 V, --00
Incl. alimentatore 230/24 V

Elemento di testa rimovibile per accoppiare facilmente i canali

Quale protezione visiva e anti-sporcizia

Nella rinomata combinazione rame/alluminio
Ottimizzato per flusso dell'aria ed emissione di calore
Rivestimento in grigio graffite

Tramite il modulo aria di alimentazione Katherm (lunghezza 400 mm) è possibile convogliare nei locali l'aria di alimentazione trattata.

Calcolo prestazioni

Potenza sonora frequenze in banda d’ottava

La potenza sonora è determinata in funzione dell’applicazione secondo DIN EN ISO 3741 (in camera riverberante), secondo DIN EN ISO 3744 (in camera riverberante) o secondo DIN EN ISO 9614 (metodi di misura dell’intensità).

Oktave Spektrum

EPD data

Dati LCA specifici per numero di articolo basati su EPD verificata secondo la norma EN 15804, scaricabile dal sito The International EPD System. La suddivisione separata dei moduli del ciclo di vita è disponibile online tramite il pulsante "Scheda tecnica EPD". Gli impatti ambientali del modulo B si riferiscono a 1 anno di utilizzo. A: Fase del prodotto e del processo di costruzione - B: Fase di utilizzo - C: Fase di fine vita - D: Benefici e carichi oltre il confine del sistema

	A	B	C	D
GWP - totale: kg CO2 eq	8,25E+01	6,72E+00	2,75E+00	-3,28E+01
GWP - Fossil kg CO2 eq	8,33E+01	6,03E+00	2,75E+00	-3,26E+01
GWP - biogenico: kg CO2 eq	-1,80E+00	6,53E-01	1,10E-03	-2,49E-02
GWP - Luluc kg CO2 eq	1,07E+00	3,29E-02	1,42E-04	-2,70E-01
ODP kg CFC-11 eq	7,10E-06	4,24E-07	5,66E-08	-2,29E-06
AP mol H+ eq	7,83E-01	4,82E-02	1,15E-03	-3,94E-01
EP - acqua dolce kg P eq	6,75E-02	3,35E-03	3,71E-05	-3,34E-02
EP - acqua salata kg P eq	1,59E-01	1,28E-02	3,91E-04	-3,68E-02
EP - terrestre mol N eq	9,55E-01	6,77E-02	4,10E-03	-4,20E-01
POCP kg NMVOC	2,83E-01	1,63E-02	9,84E-04	-1,24E-01
ADPE kg Sb eq	8,91E-03	7,18E-04	9,05E-07	-6,34E-03
ADPF MJ	1,14E+03	1,45E+02	2,86E+00	-4,06E+02
WDP m³ depriv.	1,97E+01	1,01E+00	8,64E-02	-5,73E+00
GWP-GHG kg CO2 eq	8,19E+01	5,99E+00	2,75E+00	-3,16E+01
PM disease inc.	5,95E-06	1,86E-07	1,77E-08	-2,35E-06
IR kBq U-235 eq	1,50E+01	4,86E+00	1,67E-02	-3,76E+00
ETP - FW CTUe	4,75E+03	3,40E+02	1,19E+01	-2,78E+03
HTP - C CTUh	3,74E-07	1,06E-08	4,38E-10	-1,71E-07
HTP - NC CTUh	7,20E-06	4,49E-07	6,25E-09	-4,28E-06
SQP -	6,09E+02	7,11E+01	4,06E+00	-1,59E+02
PERE MJ	3,25E+02	2,78E+01	9,70E-02	-8,21E+01
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	3,25E+02	2,78E+01	9,70E-02	-8,21E+01
PENRE MJ	1,14E+03	1,45E+02	2,86E+00	-4,06E+02
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	1,14E+03	1,45E+02	2,86E+00	-4,06E+02
SM kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	5,65E-01	6,43E-02	2,76E-03	-2,03E-01
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	3,91E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	0,00E+00	0,00E+00	1,19E+01	0,00E+00
MER kg	0,00E+00	0,00E+00	9,73E-01	0,00E+00
EE (Electrical) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermal) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00

Scheda tecnica EPD

Accessori

Accessori di regolazione KaControl MC

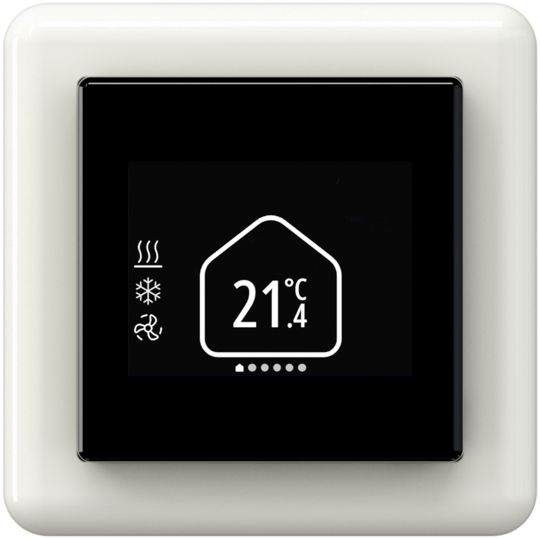

Touch Panel TP 2

24 V, Grado di protezione IP 20

Adatto a: tutti gli apparecchi con variante di regolazione KaControl -MC1, -MC2

N. articolo: 196003311101

Prezzo a listino

249,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361103

Prezzo a listino

125,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361102

Prezzo a listino

90,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361104

Prezzo a listino

426,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361101

Prezzo a listino

290,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361203

Prezzo a listino

125,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361202

Prezzo a listino

90,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361204

Prezzo a listino

426,00 €

più IVA al 22%

Dettagli

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003361201

Prezzo a listino

290,00 €

più IVA al 22%

Dettagli

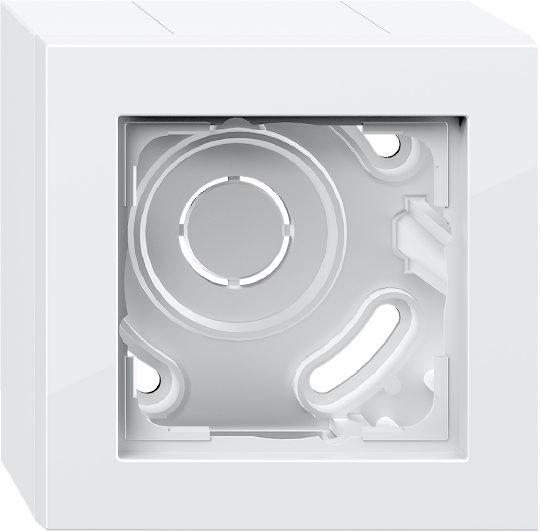

Alloggiamento per montaggio a parete

completo con telaio di copertura, A parete, Colore RAL 9010 bianco puro brillante, in Termoplastico, tipo 3304111

Adatto a: Touch Panel TP 2

N. articolo: 196003304111

Prezzo a listino

59,00 €

più IVA al 22%

Dettagli

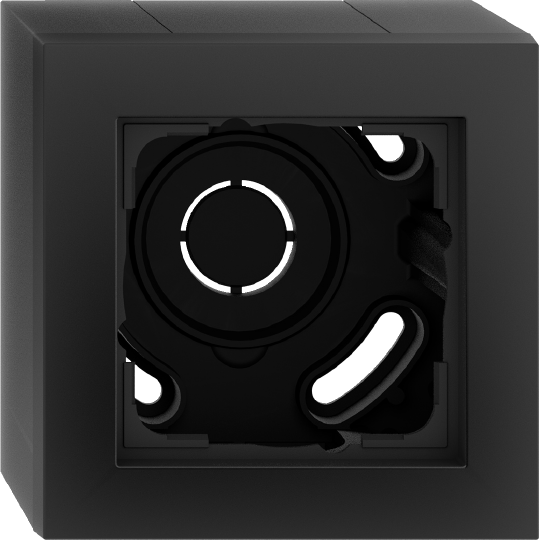

Alloggiamento per montaggio a parete

completo con telaio di copertura, A parete, Colore RAL 9005 nero intenso satinato opaco, in Termoplastico, tipo 3304112

Adatto a: Touch Panel TP 2

N. articolo: 196003304112

Prezzo a listino

79,00 €

più IVA al 22%

Dettagli

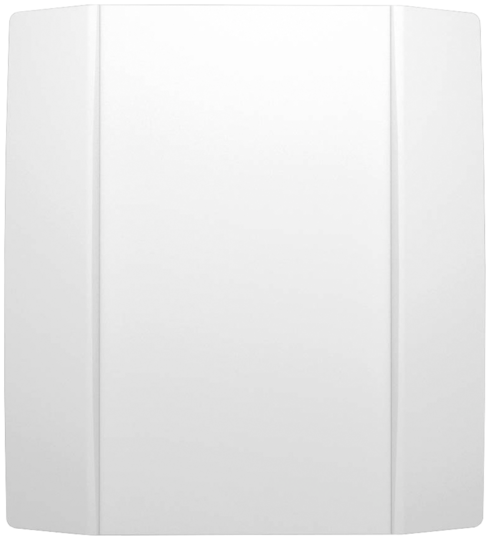

Sensore di temperatura ambiente

per il rilevamento della temperatura ambiente, A parete, Grado di protezione IP 20, Colore RAL 9010 bianco puro, in Polycarbonat, tipo 3321111

Adatto a: tutti gli apparecchi con variante di regolazione KaControl MC

N. articolo: 196003321111

Prezzo a listino

58,00 €

più IVA al 22%

Dettagli

Kit valvole

2 tubi, contiene 1 pz. corpo valvola preregolabile in forma passante, 1 pz. raccordo a vite del ritorno intercettabile in forma passante, Attuatore 24 V, Attacco 1/2''

Adatto a: Katherm QK, Katherm QK Convettori a pavimento

N. articolo: 194000142110

Prezzo a listino

102,00 €

più IVA al 22%

Dettagli

Kit valvole

contiene 1 pz. corpo valvola preregolabile in forma passante, 1 pz. raccordo a vite del ritorno intercettabile in forma passante, Max. pressione di funzionamento 10 bar

Adatto a: Katherm QK Convettori a pavimento, DN 15

N. articolo: 194000142111

Prezzo a listino

61,00 €

più IVA al 22%

Dettagli

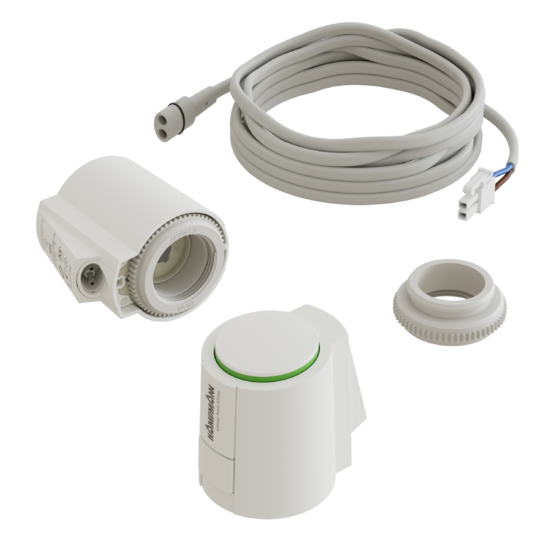

Attuatori per valvole, in dotazione

kit attuatore valvola

azionamento T, 24 V CA/CC, 2 punti, chiusa in assenza di corrente, 0.5m connecting line-MB2, PVC, VA10N, 1 W, Classe di protezione III, Grado di protezione IP 54, Lunghezza cavo 0,12 m, in dotazione, in poliammide/polipropilene

N. articolo: 1960TS0P24050010B

Prezzo a listino

65,00 €

più IVA al 22%

Dettagli

Valvole e raccordi a vite del ritorno

Corpo valvola

Forma passante, preregolabile, Attacco 1/2'', Valore KVS 1 m³/h, Max. pressione di funzionamento 10 bar

Adatto a: Katherm NK 182 (altezze canale 150 mm e 200 mm), Katherm NK 232/300/380 (tutte le altezze canale), Katherm QK, DN 15

N. articolo: 194000346909

Prezzo a listino

39,00 €

più IVA al 22%

Dettagli

Chiave di preregolazione

Necessario una volta per progetto.

Adatto a: corpi valvola preregolabili, kit valvole e accessori per allacciamento del convettore

N. articolo: 194000346915

Prezzo a listino

7,00 €

più IVA al 22%

Dettagli

Raccordo a vite del ritorno intercettabile

forma passante, Attacco 1/2''

Adatto a: Katherm NK, Katherm QK o Katherm HK

N. articolo: 194000145952

Prezzo a listino

21,00 €

più IVA al 22%

Dettagli

Kit valvole indipendente dalla pressione differenziale

Attacco 1/2'', Max. pressione di funzionamento 10 bar, in dotazione

Adatto a: DN 15

N. articolo: 194000347913

Prezzo a listino

88,00 €

più IVA al 22%

Dettagli

Tagli obliqui

Taglio obliquo

Alluminio, anodizzato naturale, 90 gradi, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 12 mm, Sezione libera ca. 70 %

Adatto a: Katherm QK

N. articolo: 194000142519

Prezzo a listino

663,00 €

più IVA al 22%

Dettagli

Taglio obliquo

Alluminio, anodizzato naturale, altre angolature, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 12 mm, Sezione libera ca. 70 %

Adatto a: Katherm QK

N. articolo: 194000142619

Prezzo a listino

769,00 €

più IVA al 22%

Dettagli

Taglio obliquo

Alluminio, anodizzato naturale, 90 gradi, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 12 mm, Sezione libera ca. 70 %

Adatto a: Katherm QK

N. articolo: 194000142719

Prezzo a listino

458,00 €

più IVA al 22%

Dettagli

Taglio obliquo

Alluminio, anodizzato naturale, altre angolature, Profondità asta 5 mm, Altezza asta 18 mm, Distanza tra i profili 12 mm, Sezione libera ca. 70 %

Adatto a: Katherm QK

N. articolo: 194000142819

Prezzo a listino

525,00 €

più IVA al 22%

Dettagli

Coperture di montaggio

Copertura di montaggio

In legno a scopo di protezione durante la fase di costruzione, già montata in fabbrica, le griglie vengono fornite imballate a parte
Prezzo al metro lineare

Adatto a: Katherm QK

N. articolo: 194000100919

Prezzo a listino

17,00 €

più IVA al 22%

Dettagli

Downloads

Informazioni Cross-prodotto

Sistemi a pavimento – Per un clima ambiente confortevole

PDF (31,3 MB)

Dépliant DIN EN 16430 per convettori a pavimento

PDF (684 kB)

Panoramica varianti aria di alimentazione Katherm

PDF (4 MB)

Cataloghi tecnici

KaControl MC - Multi Connect

PDF (2,2 MB)

Convettori a pavimento Katherm QK, QK nano

PDF (12,1 MB)

Istruzioni di montaggio

KaControl MC - Multi Connect

PDF (1,3 MB)

Katherm QK, istruzioni brevi

PDF (4 MB)

Convettori a pavimento Katherm QK

PDF (5,1 MB)

Katherm QK - Schemi elettrici, KaControl

PDF (1,8 MB)

Katherm QK - Schemi elettrici, regolazione elettromeccanica

PDF (1,2 MB)

Dichiarazioni di conformità / Documenti / Certificati

Dichiarazione di conformità UE Convettori a pavimento Katherm

PDF (457 kB)

Banca dati EPD digitale Katherm QK

DAP Katherm QK

PDF (2,7 MB)

Dati BIM (Building Information Modeling)

Dati BIM Kampmann Group

Disegni CAD

Katherm QK 190, PDF viste dall’alto

PDF (1,2 MB)

Katherm QK 190, PDF tagli

PDF (87 kB)

Katherm QK 190, PDF viste Frontali

PDF (132 kB)

Katherm QK 190, DWG viste dall’alto

DWG (3,8 MB)

Katherm QK 190, DWG tagli

DWG (392 kB)

Katherm QK 190, DWG viste Frontali

DWG (361 kB)

Progetto di posa

Katherm QK, variante di regolazione KaControl MC

PDF (1,1 MB)
