Regolazione elettromeccanica


Nella variante elettromeccanica gli attuatori montati in fabbrica sono cablati su morsetto. Ciò comprende anche gli accessori montati in fabbrica, come gli azionamenti delle valvole e le pompe per la condensa. Per l'installazione in loco sono disponibili anche appositi morsetti di supporto. I ventilatori EC integrati prevedono una regolazione continua della velocità tramite segnale 0-10 V DC. L'elettronica motore “intelligente” integrata nei ventilatori monitora costantemente il funzionamento e riconosce potenziali guasti motore. In caso di guasto, il ventilatore si disattiva automaticamente. Per il funzionamento e il controllo degli apparecchi è possibile utilizzare termostati in loco o un sistema di gestione degli edifici. Inoltre, Kampmann offre un'ampia gamma di regolatori come accessori.

Dispositivi elettromeccanici di comando ambiente

» tutte le funzioni standard per la modalità di riscaldamento e raffrescamento per applicazioni a 2 e 4 tubi

» in diverse varianti, ad es. con:

  • Ingresso di commutazione per la modalità di raffrescamento tramite rilevamento della presenza o contatto finestra
  • Interfaccia Modbus-RTU con reti di automazione
  • Funzione timer integrata
  • Integrazione in molti sistemi a incasso comuni

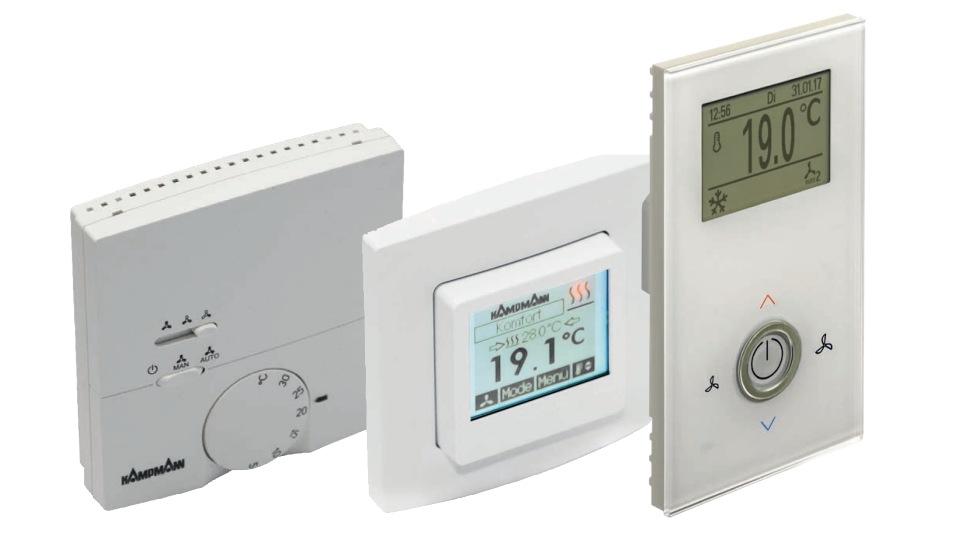

Elektromechanische Ausführung Geräte

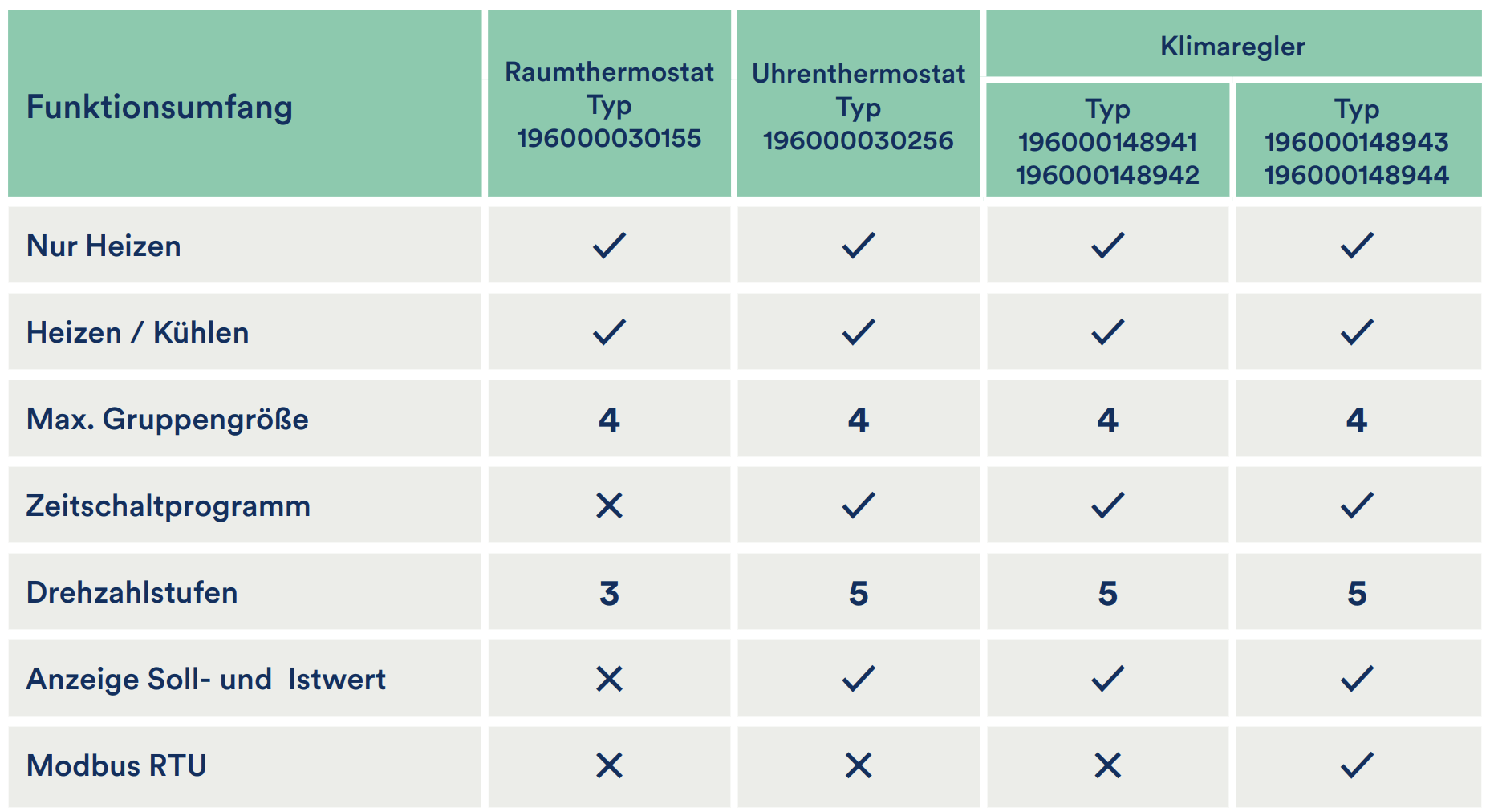

Elektromechanische Ausführung Tabelle
Gamma di funzioni Termostato ambiente
Typ
196000030155
Cronotermostato
Typ
196000030256
Climatizzatore
Typ
196000148941
196000148942
Climatizzatore
Typ
196000148943
196000148944
Solo riscaldamento
Riscaldamento / raffrescamento
Dimensione max. del gruppo 4 4 4 4
Programma di temporizzazione
Livelli di velocità 3 5 5 5
Visualizzazione valore nominale e reale
Modbus RTU

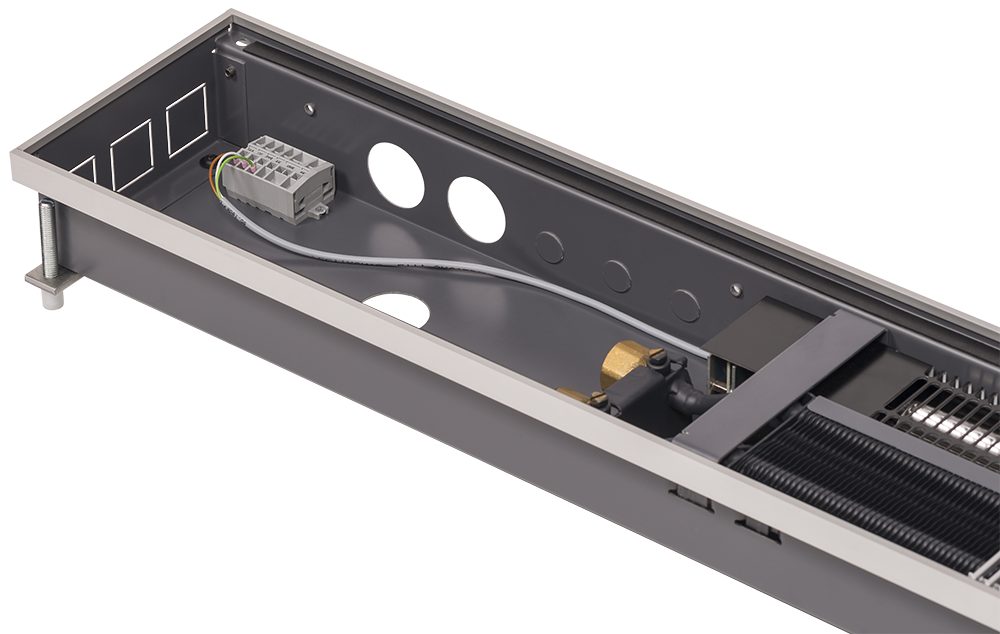

Esempio Katherm Qk nano versione elettromeccanica 24 V

> Tensione di alimentazione 24 V CC

> comando 0-10VDC

> Attuatore valvola 24 VDC(aperto/chiuso)

Katherm QK nano

Panoramica dei nostri regolatori

Electromechanical control and regulation technology

Elektomechanische Regelung

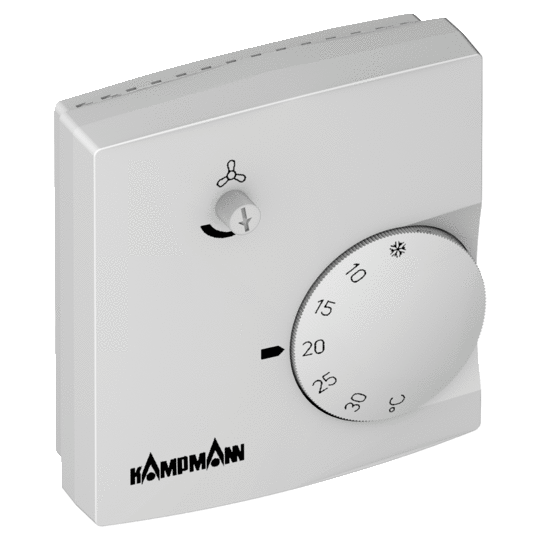

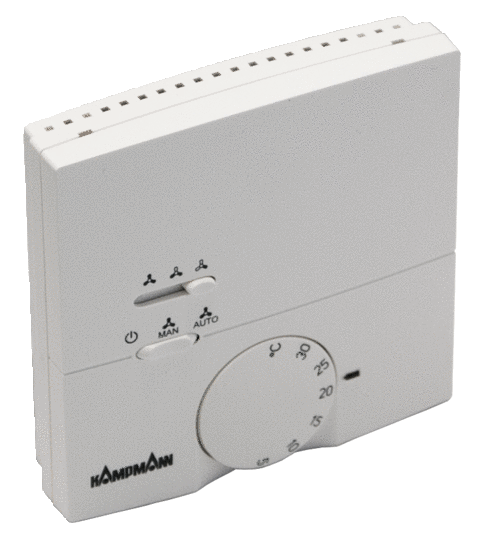

Termostato ambiente

Riscaldamento/raffrescamento, 2 e 4 tubi, 3 livelli.
Solo con valvole/kit valvole con attuatore, 230 V CA, aperto/chiuso, con commutatore OFF/manuale/ventilatore automatico, a parete, intervallo di regolazione temperatura 5 - 30 °C, colore simile a RAL 9010 bianco puro


🠖 Dettagli

Elektomechnaische Regelung

Termostato ambiente

Con regolazione della velocità, per il comando in parallelo continuo, 24 V DC, con recupero termico, impostazione temperatura ambiente e preimpostazione velocità tramite manopole, a parete, tipo di protezione IP 30, intervallo di regolazione temperatura 5 - 30 °C, colore bianco


🠖 Dettagli


Elektomechnaische Regelung

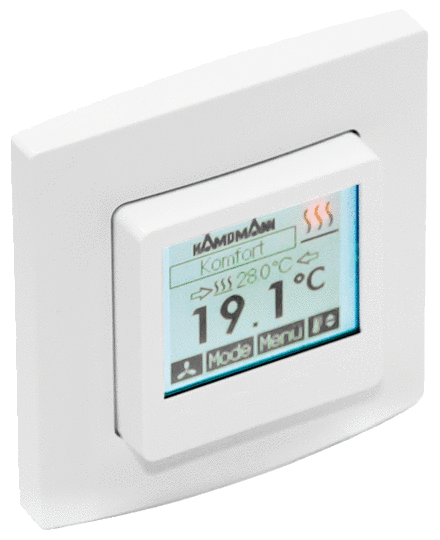

Cronotermostato

230 V CA, a incasso, grado di protezione IP 30, intervallo di regolazione della temperatura 5 - 30 °C, colore bianco

- Ampio display con retroilluminazione in caso di pressione dei tasti per visualizzare valori nominali e reali
- Pannello di controllo con quattro tasti per impostare i programmi diurno e settimanale
- Funzione party
- Protezione antigelo
- Programmi orari preimpostati e adattabili con commutazione automatica estate/inverno
- Massimo nove tempi di accensione/spegnimento al giorno con formazione di blocchi di tempi di commutazione


🠖 Dettagli

Elektomechnaische Regelung

Clock Thermostat

Heating/Cooling, 2-pipe and 4-pipe, 230 V AC, continuously variable, with LCD operating menu and integrated timer program, 1 W, flush-mounted, protection class IP 30, color similar to RAL 9010 pure white

- Digital output 230 V AC, 3(0.5) A
- Analog output 0-10V, 5 mA
- Operating mode Off with room frost protection monitoring
- ECO function
- Internal temperature sensor NTC
- Display with adjustable backlight
- Offset function
- Child-proof


🠖 Details

Elektomechnaische Regelung

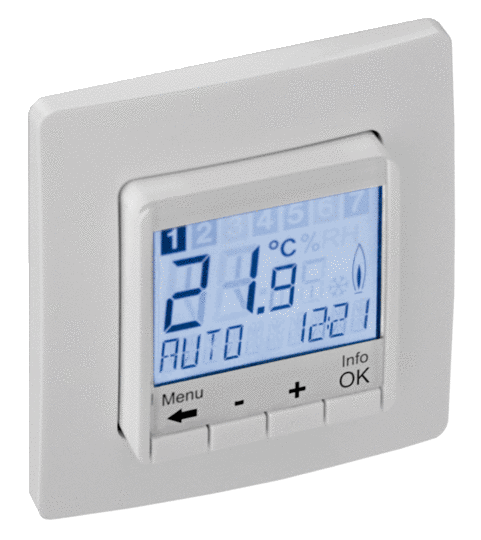

Cronotermostato

Riscaldamento/raffrescamento, 2 e 4 tubi, 230 V CA, a regolazione continua, con menu di comando LCD e programma di temporizzazione integrato, 1 W, a incasso, grado di protezione IP 30, colore simile a RAL 9010 bianco puro

- Uscita digitale 230 V CA, 3(0,5) A
- Uscita analogica 0-10V, 5 mA
- Modo operativo Off con monitoraggio protezione antigelo ambiente
- Funzione ECO
- Sensore di temperatura interno NTC
- Display con retroilluminazione regolabile
- Funzione offset
- Protezione bambini


🠖 Dettagli


Klimaregler

Cronotermostato

Riscaldamento/raffrescamento, 2 e 4 tubi, solo in combinazione con valvole/kit valvole, attuatore 24 V, aperto/chiuso, a regolazione continua, con menu di comando LCD e programma di temporizzazione integrato, commutazione caldo/freddo tramite contatto esterno a potenziale zero (bassa tensione), 1 W, a incasso, grado di protezione IP 30, colore simile a RAL 9010 bianco puro

- Uscita digitale 24 V CA/DC, 3(0,5) A
- Uscita analogica 0-10V, 5 mA
- Funzione ECO
- Sensore di temperatura interno NTC
- Display con retroilluminazione regolabile
- Funzione offset
- Protezione bambini


🠖 Dettagli

Klimaregler

Climatizzatore

Riscaldamento/raffrescamento, 2 e 4 tubi, senza Modbus, solo con valvole/kit valvole, 230 V CA, aperto/chiuso, a regolazione continua, con menu di comando LCD e programma di temporizzazione integrato, a parete, colore simile a RAL 9010 bianco puro

- Display LCD da 2,5 pollici con retroilluminazione automatica
- Sonda temperatura ambiente integrata
- Livello di parametrizzazione protetto da password
- Opzionale: funzionamento automatico del ventilatore o cinque livelli impostabili manualmente
- Programma di temporizzazione con tre canali temporali e quattro punti di commutazione
- Senza Modbus


🠖 Dettagli

Klimaregler

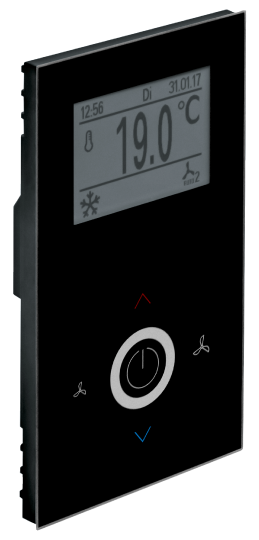

Climatizzatore

Riscaldamento/raffrescamento, 2 e 4 tubi, senza Modbus, solo con valvole/kit valvole, 230 V CA, aperto/chiuso, a regolazione continua, con menu di comando LCD e programma di temporizzazione integrato, a parete, colore simile a RAL 9004 nero segnale

- Display LCD da 2,5 pollici con retroilluminazione automatica
- Sonda temperatura ambiente integrata
- Livello di parametrizzazione protetto da password
- Opzionale: funzionamento automatico del ventilatore o cinque livelli impostabili manualmente
- Programma di temporizzazione con tre canali temporali e quattro punti di commutazione
- Senza Modbus


🠖 Dettagli

Klimaregler

Climatizzatore

Riscaldamento/raffrescamento, 2 e 4 tubi, con Modbus, solo con valvole/kit valvole, 230 V CA, aperto/chiuso, a regolazione continua, con menu di comando LCD e programma di temporizzazione integrato, a parete, colore simile a RAL 9004 nero segnale

- Display LCD da 2,5 pollici con retroilluminazione automatica
- Sonda temperatura ambiente integrata
- Livello di parametrizzazione protetto da password
- Opzionale: funzionamento automatico del ventilatore o cinque livelli impostabili manualmente
- Programma di temporizzazione con tre canali temporali e quattro punti di commutazione
- Con Modbus
- Possibilità di collegamento alla rete tramite interfaccia seriale (Modbus RTU, massimo 32 apparecchi per ogni rete)


🠖 Dettagli
